聯(lián)系我們Customers
山東鑫泰鑫智能裝備有限公司
聯(lián)系人：李經(jīng)理

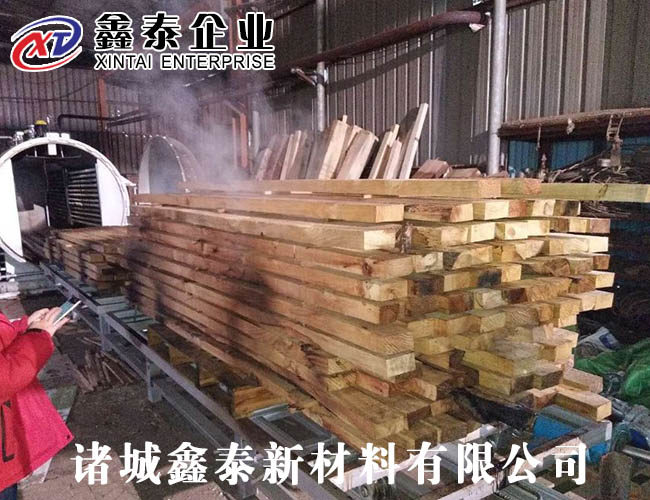

鑫泰鑫無氧罐式“炭化木”的生產(chǎn)工藝過程分為一次干燥，二次干燥、升溫炭化、降溫和調(diào)濕處理、再降溫出罐5個階段。
（一）一次干燥
從生（濕）材干燥至約8-12%含水率的階段叫一次干燥。這一階段可在罐內(nèi)直接真空干燥來完成，本設(shè)備干燥時間短生產(chǎn)速度快，30-40小時就可以完成，干燥過程木材穩(wěn)定性高，不開裂，不彎曲，不變形，木材干燥均勻。
（二）二次干燥
從12%的木材含水率干燥到3%（或4%）的階段叫二次干燥。這一階段在炭化罐內(nèi)完成。含水率約12%的鋸材進炭化罐后，常規(guī)過渡干燥。干球溫度約從65—75℃開始，然后分階段升溫至約125℃，干濕球溫差逐步擴大到25℃。待木材含水率降至約3％，二次干燥階段結(jié)束。這階段時間的長短，取決于木材的樹種和厚度，120mm厚的鋸材一般約需6-8小時。
（三）快速升溫炭化
木材含水率達到3%以后，就度過了干燥的危險期。可以快速升溫，在較短時間內(nèi)，升至炭化溫度（一般為160-230℃）。然后保持炭化溫度不變，對木材進行高溫?zé)崽幚恚鼓静闹械陌肜w維素和纖維素的無定形區(qū)降解，木材中吸濕性的羥基數(shù)量大大減少。同時木材中的抽提物如樹脂，萜類化合物、單寧、酸類化含物等大量揮發(fā)。因而木材的吸濕性大大減小，尺寸穩(wěn)定性和耐腐蝕性明顯提高。這一階段，罐內(nèi)真空度要達到額定負(fù)壓，氣體的含氧量必須在2％以下，否則高溫干燥的木材會有著火危險，而且木材在高溫下氧化，會對木材的強度造成破壞。
（四）降溫調(diào)濕
木材炭化處理后，不但含水率很低（0.5％以下），而且木材本身的溫度也很高，接近180～221℃。這時無法直接進行調(diào)濕處理，必須先對木材降溫。停止向散熱器供熱的同時，進行罐內(nèi)水冷降溫，不但起到降溫作用，而且可使幾乎全干的木材適當(dāng)增濕。罐內(nèi)介質(zhì)溫度降至116℃左右，就可進行調(diào)濕處理。提高木材的含水率，并消除殘余應(yīng)力。一般待木材含水率升至4～5％時，可結(jié)束調(diào)濕處理。
（五）冷卻出罐
罐內(nèi)木材在116℃至112℃的溫度下調(diào)濕處理后，就消除了著火的危險。但不能馬上出罐，否則熱木材被罐外冷風(fēng)一吹造成應(yīng)激反應(yīng)，立即就會開裂。故須待罐內(nèi)外溫差降至50-60℃左右，才能出罐。
（六）設(shè)備優(yōu)點
真空無氧碳化設(shè)備是木材深度碳化設(shè)備，整個操控過程是PLC電腦全自動控制，碳化過程中是在真空無氧條件下進行的，不會因有氧氧化產(chǎn)生異味，不會因為有氧產(chǎn)生自燃，碳化出來的產(chǎn)品顏色均一，深度均一，是碳化木材的選擇設(shè)備。
